【城市印象】上海近代历史建筑中老虎窗的形式与构成
上海住房城乡建设管理2024-04-28 13:12:28

老虎窗是上海近代西式建筑物上兼具采光与装饰的屋顶天窗。老虎窗的名字来自于屋顶的英文(roof),因与上海话中老虎的发音相似,于是人们也称之为老虎天窗。建筑屋面设置老虎窗的主要作用是便于屋顶房间狭小空间的通风,使木结构房屋维持一定湿度与温度,避免屋顶中潮湿的热气滞留和白蚁的滋生,而配合露台设置的老虎窗还具有空间延伸的作用。

一、老虎窗典型形式

上海近代历史建筑的老虎窗形式主要有两大类:第一类为山墙系列老虎窗,第二类为出檐系列老虎窗。山墙系列老虎窗,由山墙面和坡屋面共同构成,因此其形式风格与整个建筑风格统一,形式则可以根据立面造型的需要,采用不同的设计。出檐系列老虎窗,由出檐的坡屋面构成,屋面形式根据造型需要,可选择双坡、四坡、眉形、孟莎坡屋顶等不同的形式。

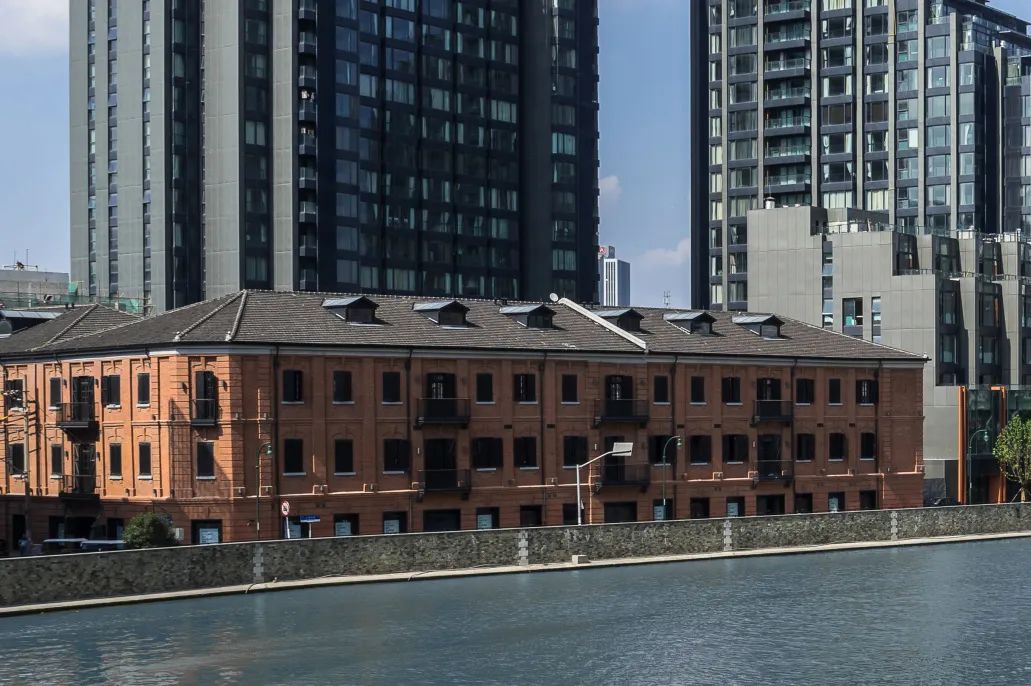

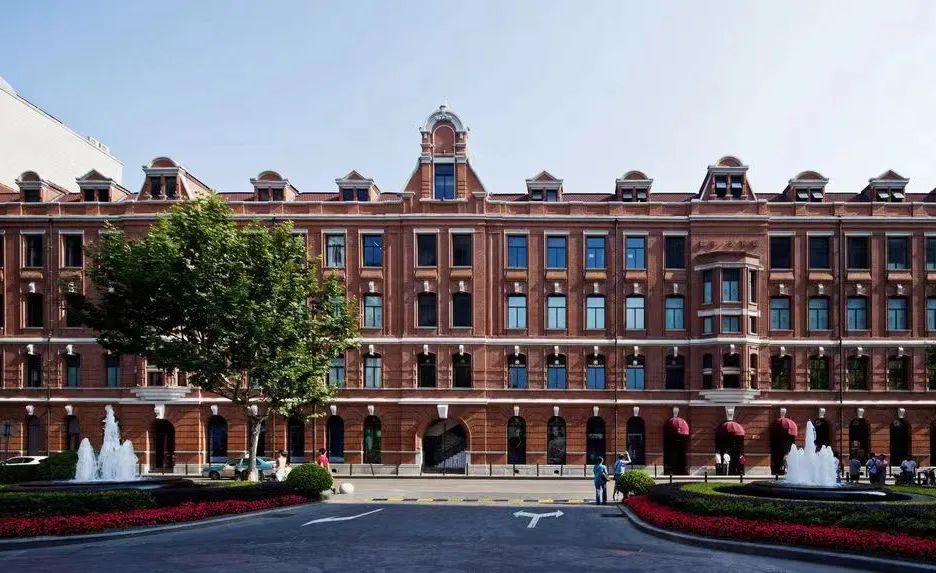

#典型山墙系列

老虎窗风貌

益丰洋行

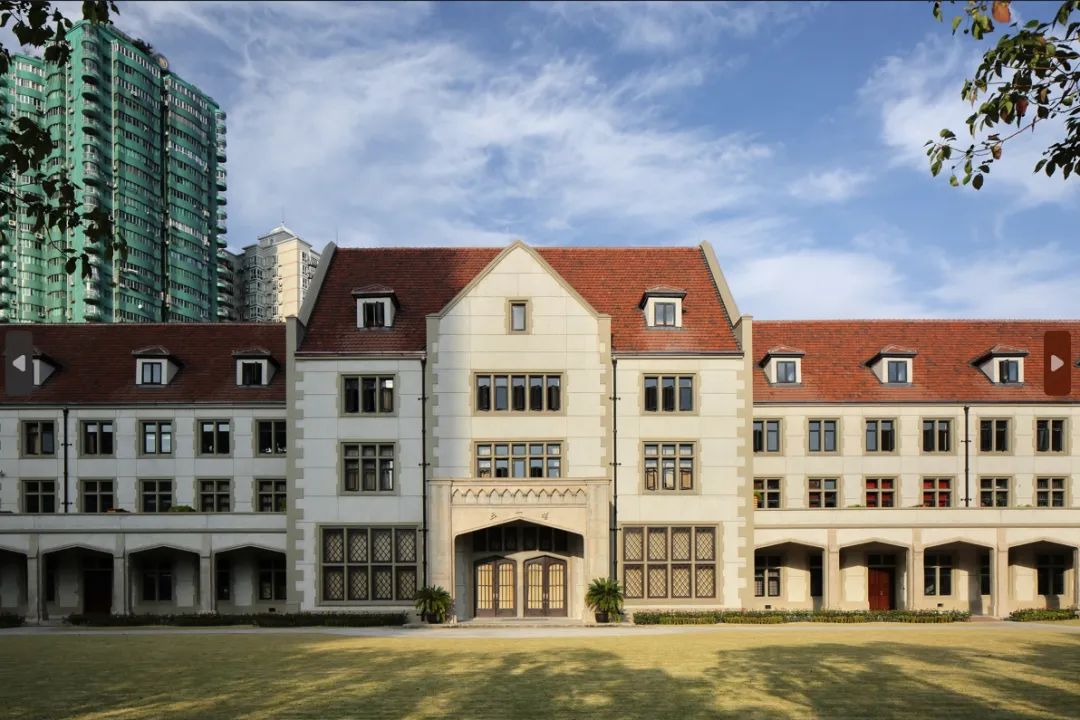

#典型出檐系列

四坡老虎窗风貌

市三女中五一楼

典型出檐系列

双坡老虎窗风貌

商坊会馆

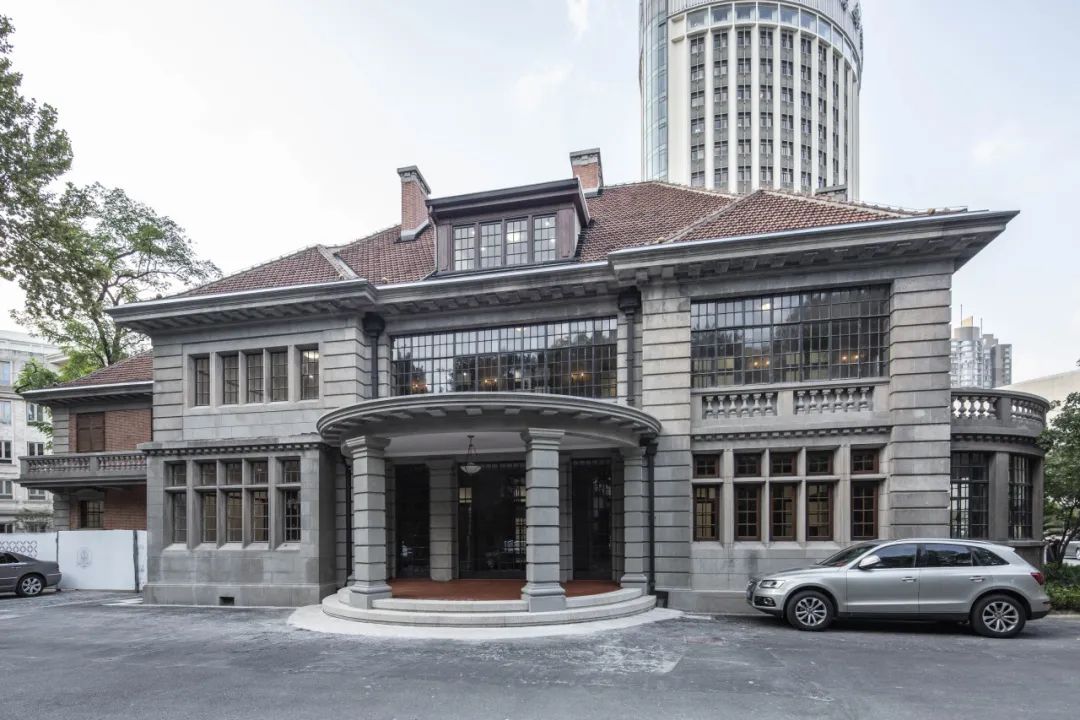

#典型出檐系列

单坡老虎窗风貌

汾阳路20号办公楼

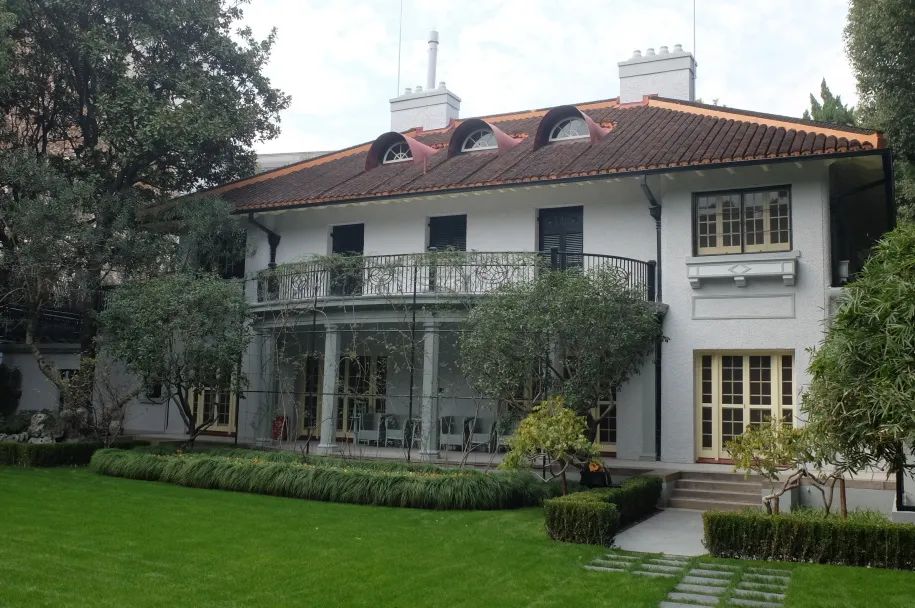

#典型出檐系列

眉形老虎窗风貌

宋庆龄故居

(左右滑动查看)

二、老虎窗主要构成

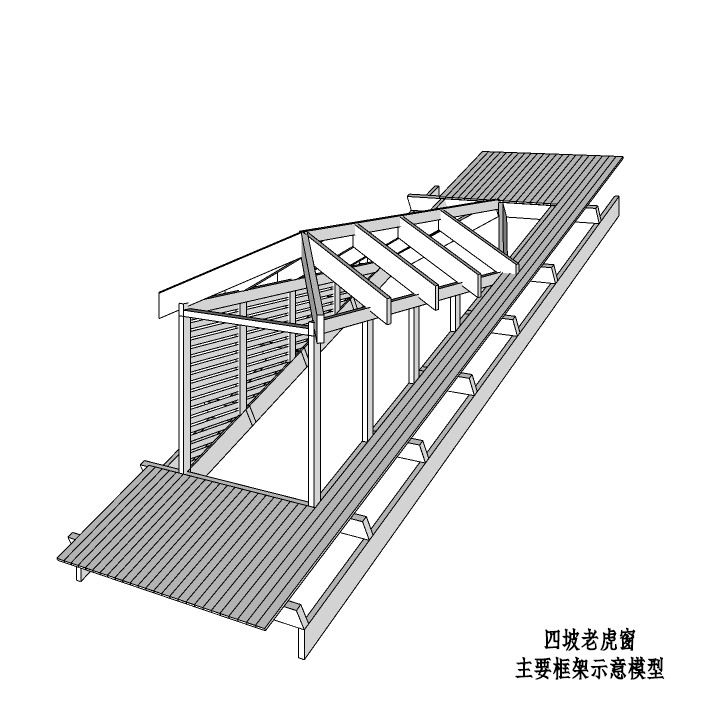

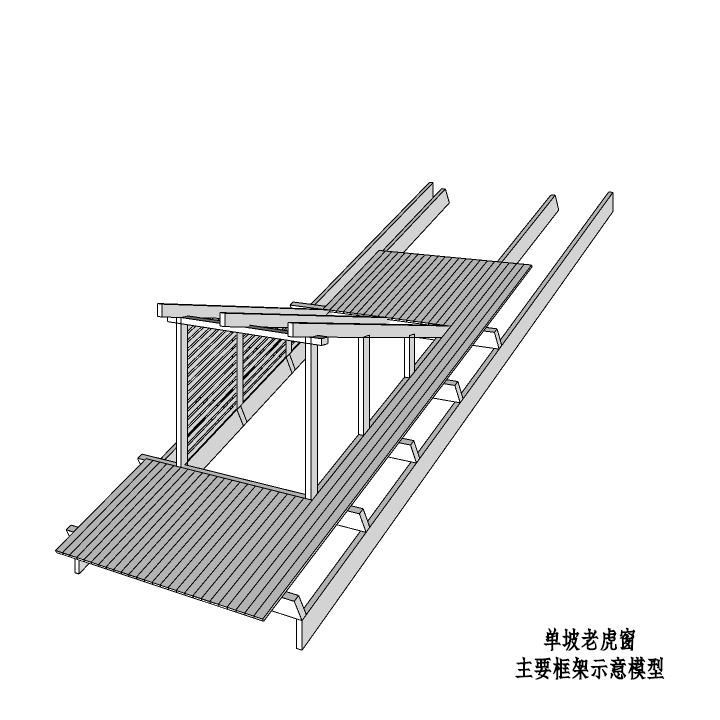

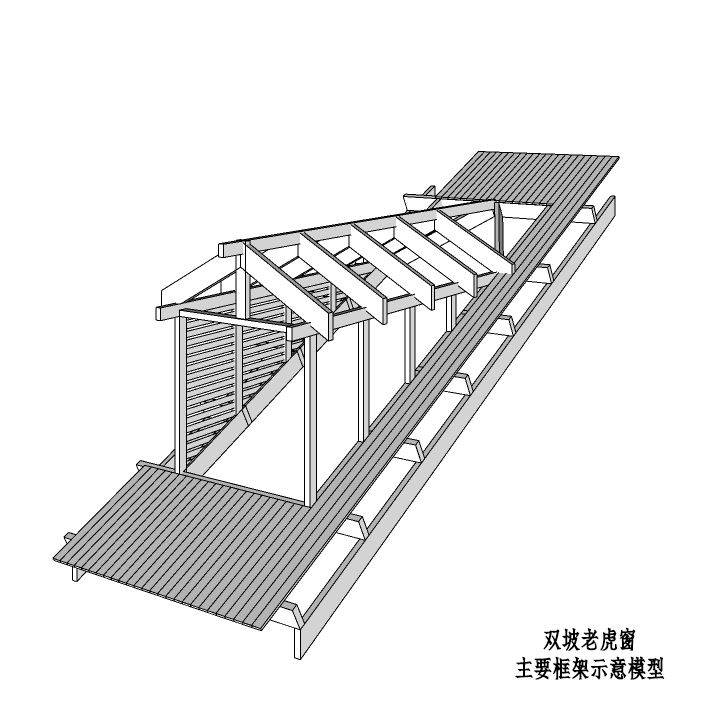

各类老虎窗的构成原理基本相似,都是将垂直方向的老虎窗樘子和水平方向的老虎窗桁条,固定于坡屋顶屋架桁条和伏汤头之间预先留出洞口上方。侧壁通过墙板筋双面钉挂板条后1:1:4砂浆抹面。最后,根据老虎窗屋面形式,完成屋面望板、防水卷材、挂瓦条和瓦片的铺设,檐口设封檐板,山墙压顶做瓦楞出线。老虎窗与主屋面交接部位的防水主要采用26号镀锌白铁皮斜天沟泛水和踏步泛水。

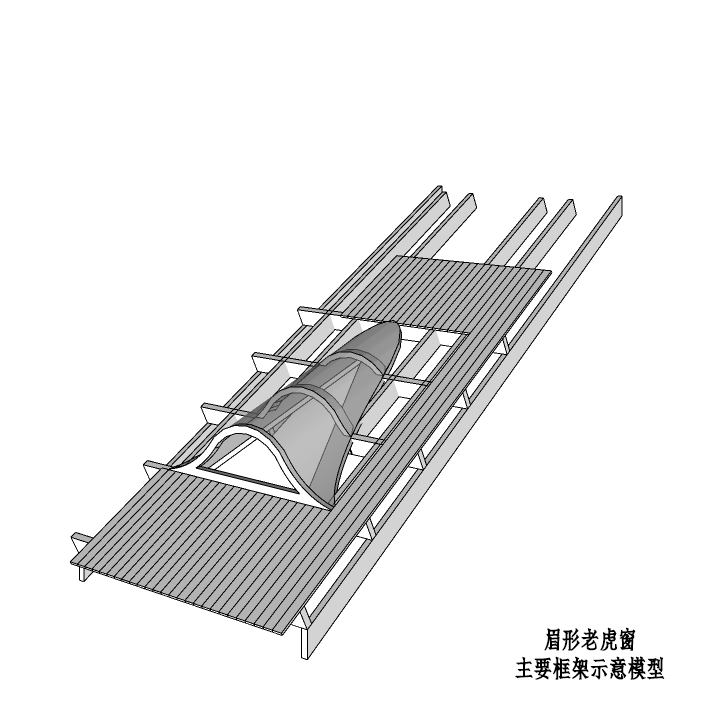

眉形老虎窗的安装较其他形式的老虎窗稍显特殊,需先根据老虎窗的宽度和高度,画出眉形老虎窗的立面弧线造型,并制作老虎窗第一品樘子;随后根据老虎窗屋脊的坡长和坡度,制作用于支撑樘子的承托板;在承托板上定出后续几品樘子的规格;至此基本完成老虎窗框架的搭建。

完成框架搭建后,根据老虎窗曲线造型,制作曲线望板以及坡屋面的望板。老虎窗洞口对应的室内吊顶,则根据立面窗洞和桁条之间预留洞口的形式和尺寸,制作内侧板条吊顶。至此,整个老虎窗的构成就基本完成,最后再进行屋面其他构造的铺设以及窗户的安装。

眉形老虎窗提供了一种曲线优美的微妙方式,将光线引入建筑并使顶层空间通风,同时打破了原本棱角分明的屋顶或平坦的室内天花板的单调感。

正如小说《繁花》中写道:“独上阁楼,最好是夜里。如果不相信,头伸出老虎窗,啊夜,层层叠叠屋顶,‘本滩’的哭腔霓虹养眼,骨碌碌转光珠,软红十丈,万花如海。”丰富多样的老虎窗形式体现了上海近代历史建筑充分兼容空间环境和建筑风貌,使得老虎窗成为阁楼的一双眼,也是上海天际线中的一道风景。
