火箭外壳厚度为何只有几毫米?
北京时间2022-06-13 13:56:56

看到长征五号这个身高数十米的庞然大物,很可能让人产生一种误解:这个大火箭的外壳肯定特别厚重,才能足够坚固。

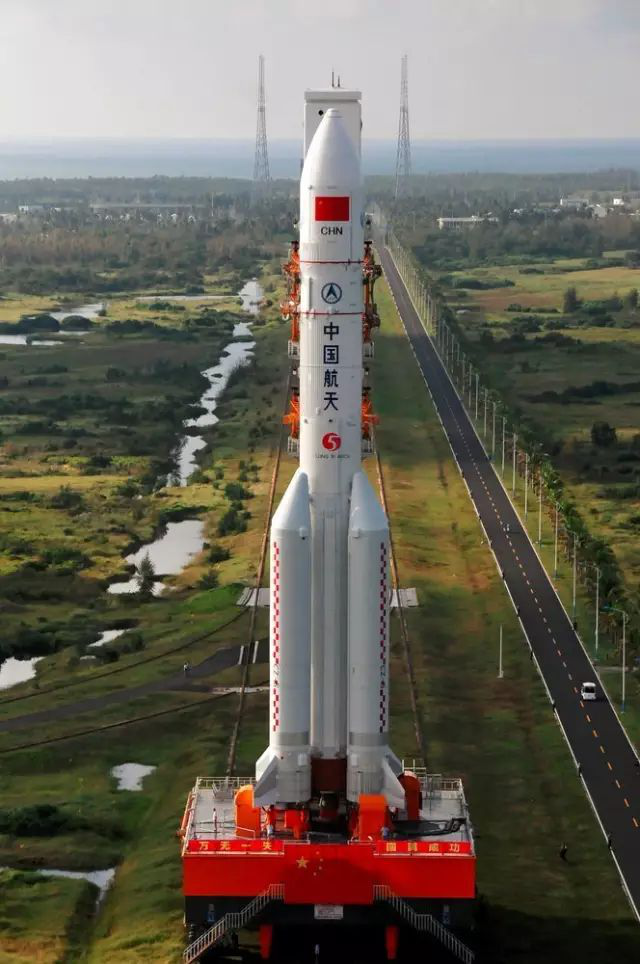

“胖五”垂直转运前往发射塔架 中国运载火箭技术研究院孙浩摄

但事实上,常用的火箭壳体“蒙皮”(咦为什么想到了冰皮月饼……)的厚度仅在1.2毫米~2毫米,而整流罩的“蒙皮”最薄处仅有0.3毫米。

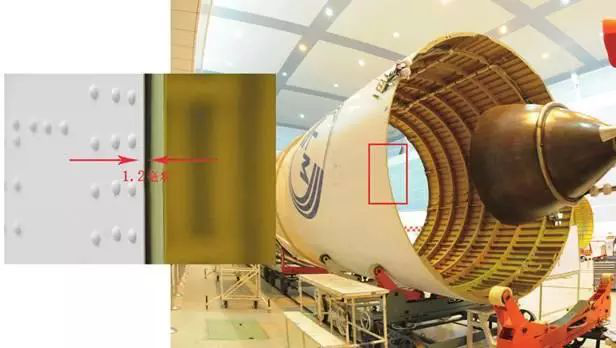

运载火箭壳体蒙皮 供图:中国运载火箭技术研究院新闻中心

打了一个比方,如果把火箭比作一个成年人,把壳体比作成年人的外衣,那么这层外衣可谓“薄如蝉翼”。

那么,这个所谓的“蒙皮”为什么这么薄?

“蒙皮”的主要材料为铝合金,这种材料强度高、耐腐蚀、重量轻、成本低,在长征三号甲系列、长征二号F等火箭飞行过程中综合性能最好,是做“蒙皮”的最佳选择。

更为重要的是,铝合金材料轻,可以为火箭减轻重量,人们形容火箭是“薄皮大馅”,“蒙皮”薄了,就可以装更多的燃料,“举”起更重的卫星。

火箭外壳设计得这么薄,主要是为了让火箭减重,增加有效载荷。火箭的重量减轻一公斤,有效载荷就可以增加一公斤,卫星和飞船的重量同样也可以增加一公斤,为宇航员上天和飞行器上天提供更多保障。

而人们通常形容火箭是“薄皮大馅”,主要的重量都在火箭肚子里的燃料上。可燃料都是“死重量”,是不能随意增减的,所以,火箭设计师们就把心思动在了火箭的外壳上,把火箭的外壳变薄,目的就是为了给火箭减重。

它能保证火箭的坚固性吗?

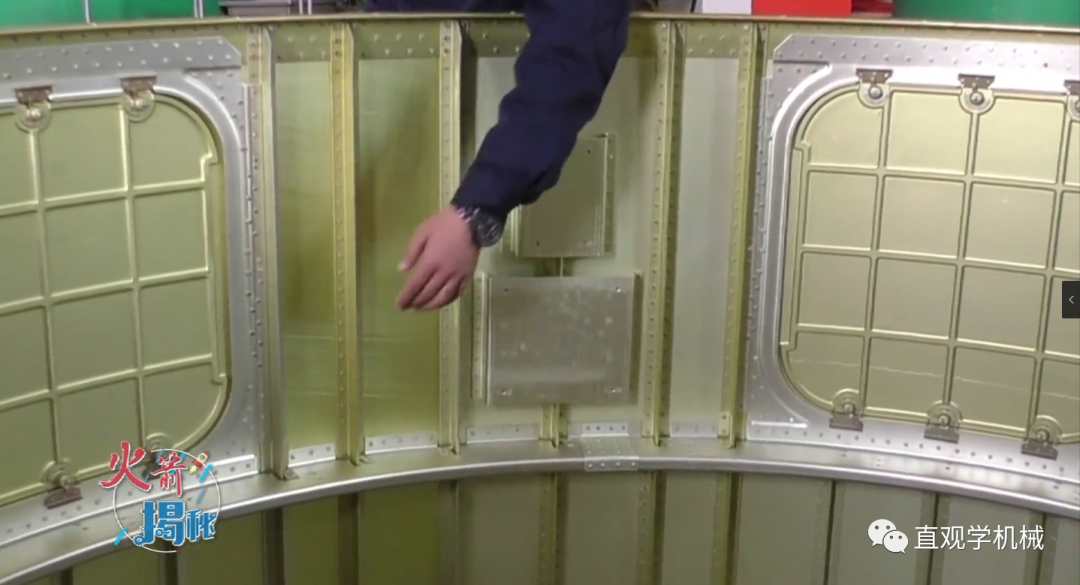

火箭的外壳其实是由多个部分组成。包括蒙皮、桁条和框环。框环和桁条组成一个圆柱型的框架,通过铆接与蒙皮组合到一起。蒙皮主要是起到维持形状、传递剪力、安装仪器电缆等作用;而桁条则是起到纵向主支撑力的作用。桁条、框环和蒙皮之间的关系就像是灯笼里的竹条和外面的纱罩。我们通常所见到的火箭“外壳”,其实只是它的“蒙皮”。

火箭“蒙皮”很薄、很软,但根据受力分析进行科学计算、结构优化后,用铆钉把“蒙皮”和框架固定,每一壳段有上千个铆钉,这样就保证了整体结构的强度和刚度。在发射过程中,无论受到哪个方向的外力,都不会影响火箭的飞行。

不过,如果“蒙皮”过薄,靠不断加密内部框架来保证坚固性的话,反而会使壳体重量增加,达不到预期效果。也因此,设计人员要计算出“蒙皮”和框环、桁条的最佳配比,既保证用最少的材料,又保证箭体坚固、可靠。

长征五号大火箭整流罩的“蒙皮”面板厚度只有0.3毫米,在相同刚度下,火箭壳段的重量将减少10%以上。根据箭体结构设计人员李操的说法,这样,火箭就能在保证坚固的前提下,装上更多的燃料,把有效载荷顺利送入轨道了。

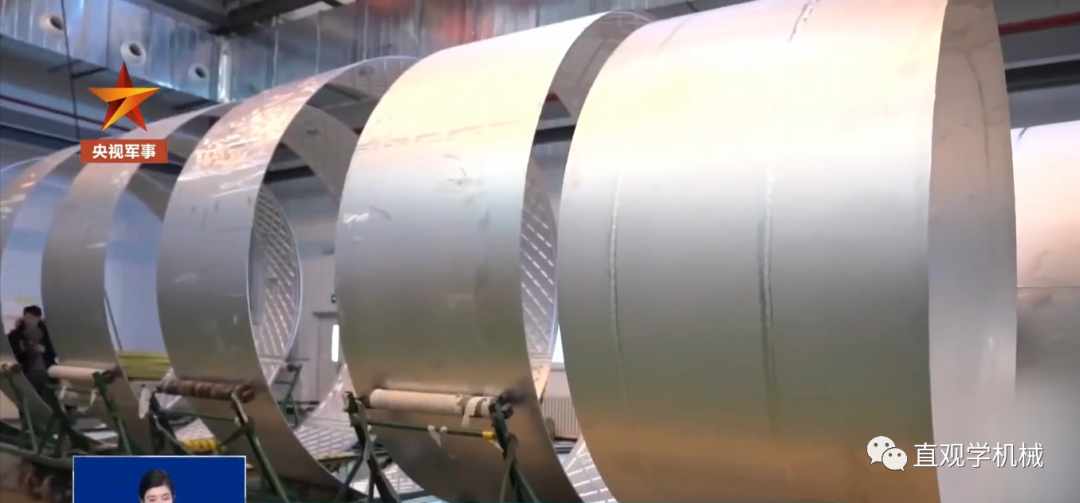

除此之外,我国新一代火箭贮箱也很薄,壁厚仅1毫米!

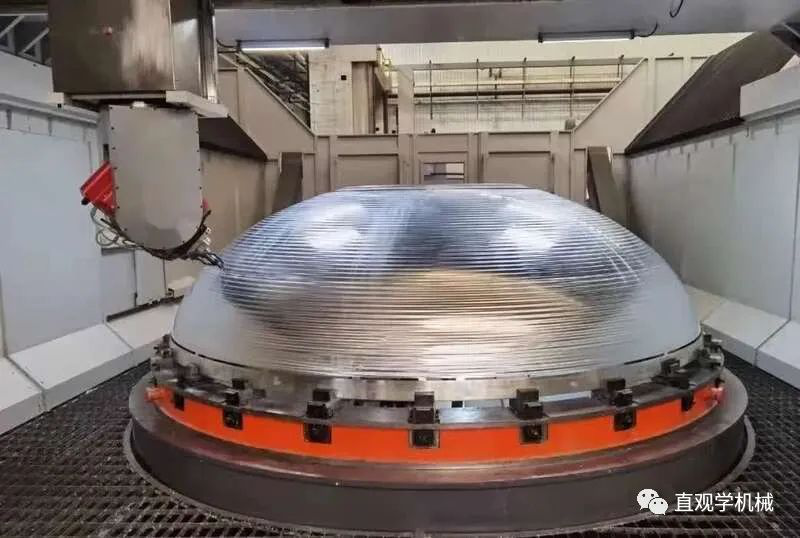

上图中的火箭贮箱箱底直径3.35米,壁厚仅1毫米,径厚比为3350:1,属于超大径厚比薄壁结构,这种结构导致产品刚性极差,加工难度大。

航天科技集团一院长征二号F运载火箭总设计师容易打了个更直观的比方:大家生活中喝的可口可乐的罐子,一定觉得它很薄,如果我们要让它的承载能力做的和我们火箭的贮箱一样,可口可乐的罐子还可以减薄三分之二。

来源:航空知识
